TFT-LCD三段的主要制程之前段CF篇

液晶板的結構就像三明治，下層TFT（薄膜晶體管）玻璃與上層CF（彩色濾光片）中間夾著液晶。

?

前段Array+CF ?

中段Cell?

后段Module模組

?

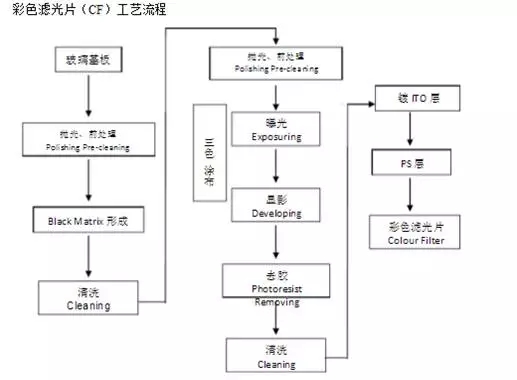

前段CF：

ITO導電膜、BM黑色矩陣（Black matrix）、 RGB三原色(紅色、藍色以及綠色)、OC平坦化層、PS層（圖像處理軟件）、

詳細說明：

1.完成薄膜電晶體玻璃基板后，我們就要進行液晶面板的組合了，液晶面板是由電晶體玻璃基板和彩色濾光片組成。（無塵室內） ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 2.彩色濾光片是以化學涂布的方式，在玻璃上形成紅、綠、藍的顏色，整齊排列后再覆蓋一層導電薄膜 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 3.在組合二片玻璃板之前，我們要先平均布滿類似球狀的隙子固定間隔，以免液晶面板組合后，二片玻璃向內凹曲。留1或者2個缺口，以利后續灌入液晶，接著就以框膠及導電膠封在二片玻璃邊緣，完成玻璃貼合 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

4.封完邊框后，將面板放置真空室，借助大氣壓力灌入液晶，再將缺口封閉 ? ? ? ? ?

5.最后再貼上二片垂直方向的偏光片，整片液晶面板即算完成
